我们在演出的时候，经常会遇到电路相关的问题，高老师在这里给大家整理了演出常用的电路图，并给大家做成了127页的文档，供大家参考借鉴。
电工是日常生活经常会要碰到的，做电工必须要了解一些基础的电工知识，比如一些电路的常见故障要会判断。
1. 开路
如灯丝断了；灯座、开关、拉线盒开路；熔丝熔断或进户线开路等。 开路会造成用电器无电流通过而无法正常工作。
2. 短路
如接在灯座内两个接线柱的火线和零线相碰；插座或插头内两根接线相碰； 火线和零线直接连接而造成短路。短路会把熔丝熔断而使整个照明电路断电，严重者会烧毁线路引起火灾。
3. 过载
电路中用电器的总功率过大或单个用电器的功率过大。 产生的现象和后果如同短路。
4. 电路接触不良
如灯座、开关、挂线盒接触不良；熔丝接触不良；线路接头处接触不良等。 这样会使灯忽明忽暗，用电器不能连续正常工作。
5. 电路本身连接错误而引起故障
如插座的两个接线柱全部接在火线或零线上；开关误接在主线中的火线上；灯泡串联接在电路中等。
要想做的更好，首先就要把基础打牢，下面我们分享给大家一些电工基础常识。

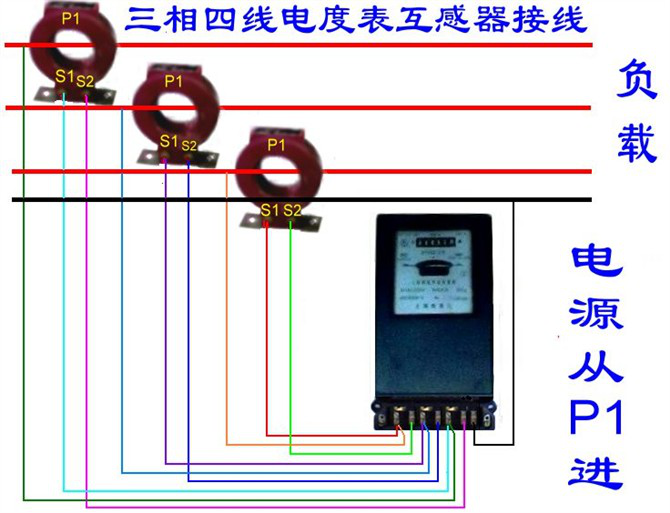

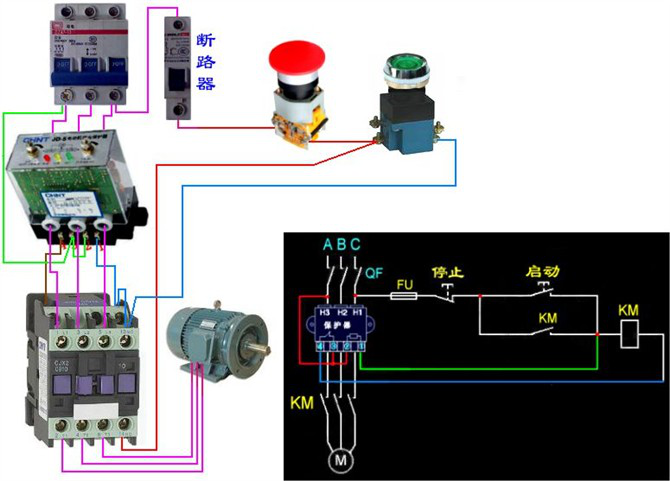

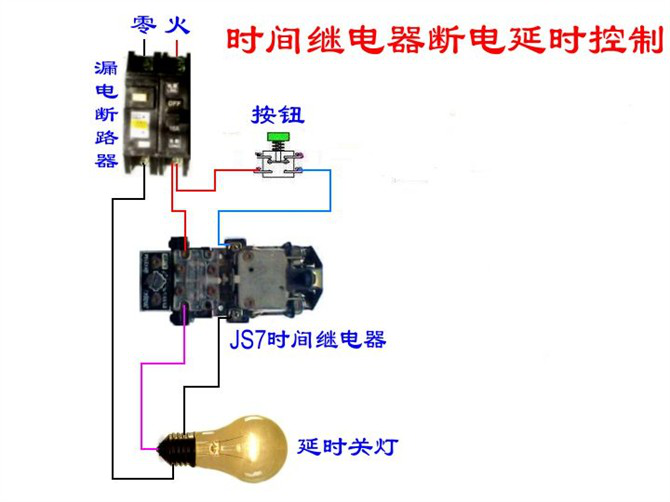

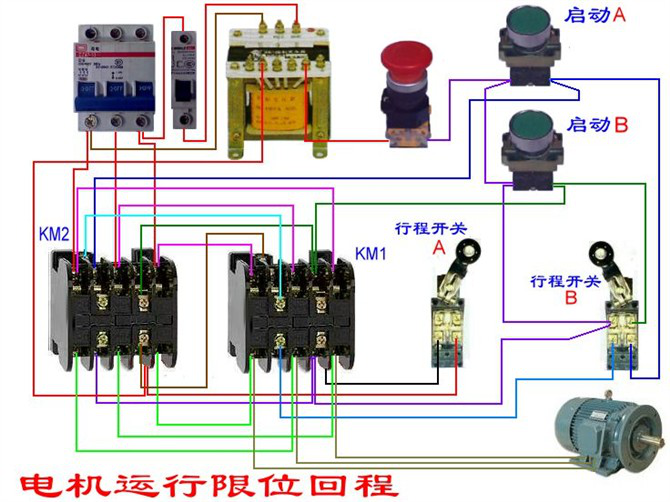

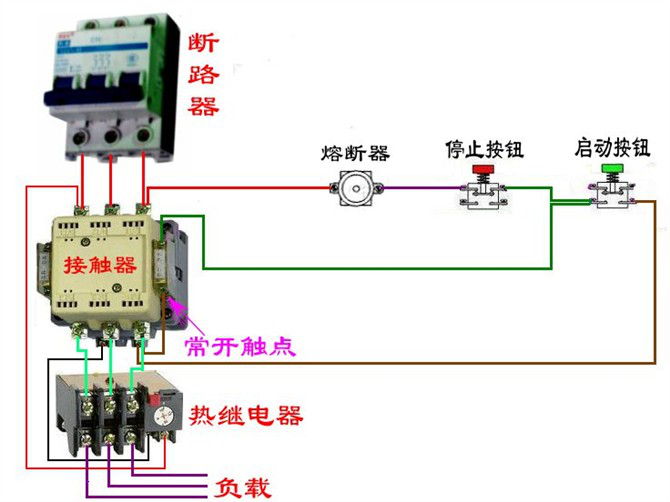

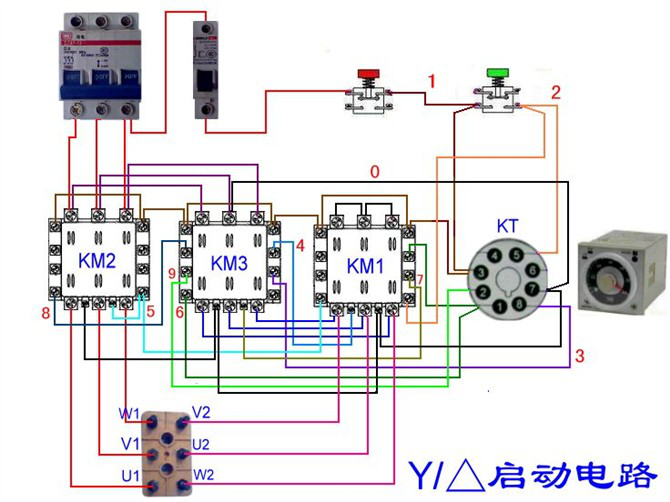

下面是电工最常见电路原理图：
