WYSIWYG R37新功能介绍，WYSIWYG培训中文视频教程火热欢迎您的鉴赏

admin 发表于(2018-03-05) 本文标签：浏览量：次

如果需要系统学习WYSIWYG软件，请点击这里了解。或者直接与我联系
WYSIWYG R37和R36相比而言,增加了13个新的功能属性，谷歌翻译，翻译不周，敬请见谅。
（1）所见即所得项目

为了更好地组织你的工作，所见即所得R37提供在欢迎屏幕和文件菜单中的一个新项目的选择。当保存工作作为一个所见即所得的项目，它的所有相关文件都为您提供方便自动保存在一个文件夹结构。此外，具有点击所见即所得的项目，所有相关的文件可以被打包为实现轻松共享一个zip文件。

（2）新建图层功能和改进

该数据库层是所见即所得的一个重要特征，因为它可以帮助您管理您的文件的内容。许多用户都提供了思路，增强了图层功能，并提供了R37这些建议。

Layer Groups:

The wysiwyg Layer Database now supports Layer Groups.

使用图层组，可以更好地组织你的文件结构。您可以将编辑各个层或将适用于它的所有层部分组的属性。

此功能可以通过右键单击图层数据库切换关闭并取消选中图层组。这也可以从文档选项>常规选项卡中，“启用图层组”选项来实现的。

由于新图层组功能的结果，所有的对象属性对话框和许多其他功能的对话框（例如场景数据库）的所见即所得其中显示层现在将在底部“显示使用图层组”有一个新的复选框。如果你喜欢，以显示与图层组图层启用该选项。

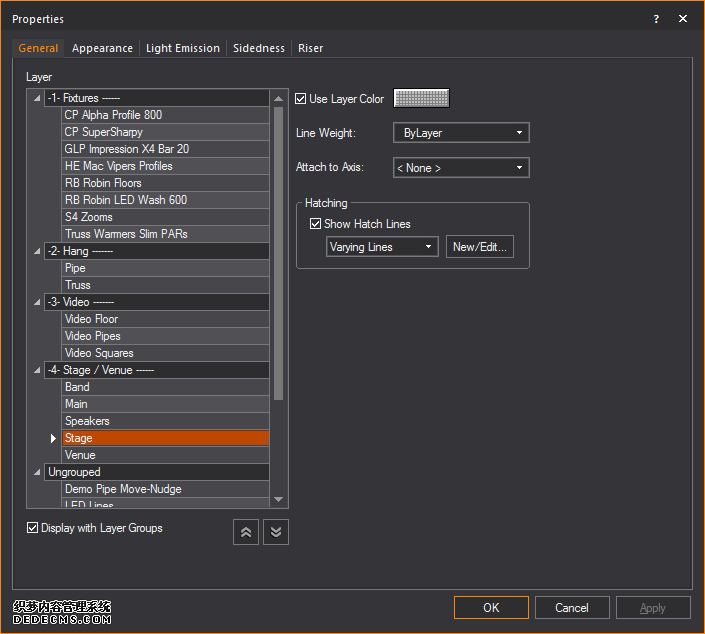

一个提升的属性对话框的例子，显示被图层组组织图层列表。

打印颜色：

这个新选项，您可以设置打印色彩比层颜色不同的能力。注意：当定义，打印颜色会在布局和新地块的标签显示在打印前预览的情节，和所有印刷地块。

灰度：

这个新选项已被添加到每个层，其覆盖层的颜色，在启用时显示该层在灰度上的所有对象。如果你想显示或本层灰度上打印的对象，同时仍保留在文件中的图层颜色你可以使用这个属性。

层亮点：

这个新选项已被加入到层数据库来自动突出显示当前层，通过只保留在其层颜色显示的当前层，并在灰度显示所有其他层。从本质上讲，它是一种自动的“设置为灰度”对于不属于电流/活性层的所有层。

（3）SketchUp 2016

最新的SketchUp文件格式，SketchUp的2016年，可以被导入到所见即所得R37

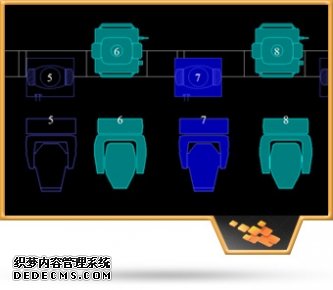

（4）夹具符号填写

这种新的夹具属性有助于识别您的绘画和地块装置。启用后，灯具符号将充满相同的颜色作为其层或自定义颜色。

Fixture Symbol Fill

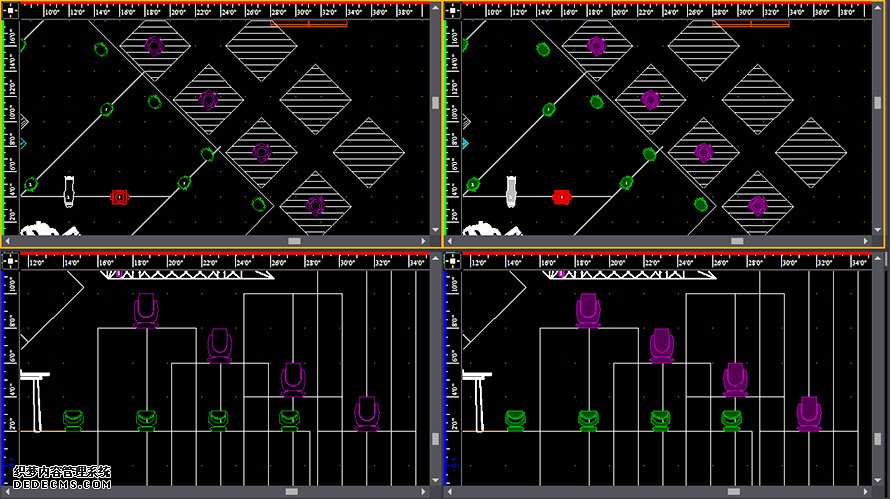

CAD查看截图不含夹具填写（左），与夹具填充选项启用（右）。

PRES/文书工作：

由于夹具符号的结果填充功能，联想和关键功能已经更新，以及：

在传奇向导，两个新列指定符号填充和颜色已经被添加到表中。

在按键符号布局，色彩搭配属性的新符号填充选项已被添加。

、

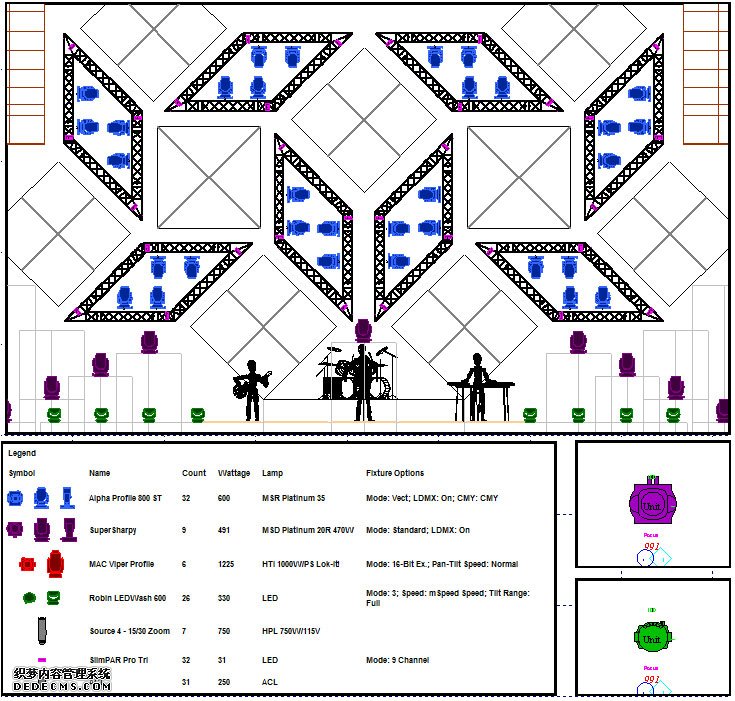

布局选项卡的屏幕截图，显示夹具中的符号地块，传说和钥匙填写。
（5）新维度和增强功能

添加尺寸到您的图纸和图表显示距离和角度是很重要的，提供准确建立你的节目所需的信息。要提供你更多的选择尺寸，我们引入了新的和改进的尺寸选项列表。

新维度和增强功能

继续尺寸：

这些尺寸显示被对准到继续维度的第一（基本）测量，始终使用先前测量作为初始点为下一次测量的最后一个点的线性测量的连续链。

一个新的维度继续链可以在任何时候开始，或者可以选择现有的线性维度，然后开始继续尺寸命令继续进行。

绘制继续尺寸命令后，对象是个人线性尺寸。

基线标注：

这些尺寸显示堆叠的基本尺寸的上方或下方，同时保持均匀之间的间距，始终使用第一次点击作为初始坐标所有后续测量线性测量。

新的基准尺寸“栈”，可以在任何时候开始，或者可以选择现有的线性维度，然后启动基线标注命令继续进行。

初始测量由第一两次点击完成后，将下一个（第3次）点击定义这个操作过程中添加后续的尺寸的方向上（上面或下面的第一个）。

完成基线标注命令后，对象是个人线性尺寸。

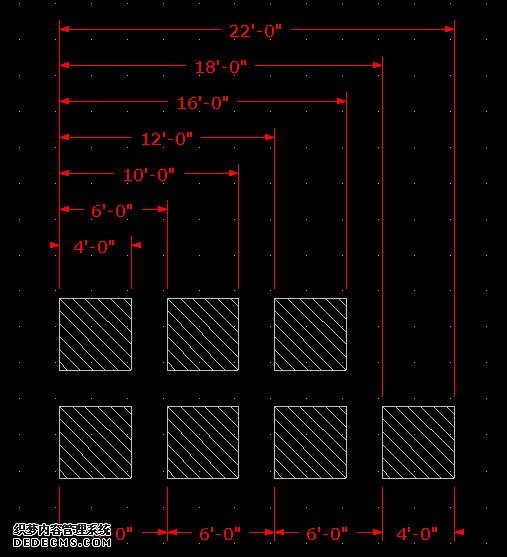

截图显示新的基准（顶部）的结果并继续（底部）的尺寸。

多个选项（线性尺寸）：

当绘制线性尺寸，一个新的“多”选项可用，它允许你绘制多个线性尺寸，使用先前测量的初始点，下一个测量的最后一个点。这类似于画线具有许多段。

旋转（线性尺寸）尺寸选择：

一个新的选项已被添加线性尺寸设置旋转角度，将有关维终点延伸线旋转。然后经旋转线性尺寸将在指定的角度显示的两个点之间的距离。这相当于旋转的尺寸在AutoCAD中。

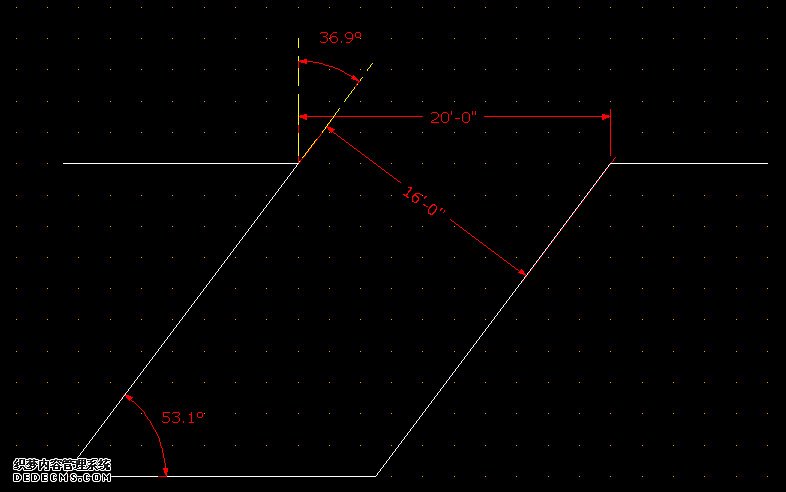

截图显示的旋转角度设置为线性尺寸的结果。

导入/导出旋转尺寸自/至DWG / DXF文件：由于增加了线性尺寸的旋转角度属性，所见即所得现在可以自/至DWG / DXF文件导入和导出旋转尺寸。

角尺寸：这个新的维对象，测量和显示的角度，或者相交线和对象之间的两个，或由手绘模式（像以前的量角器工具）绘制。

角度工具：这是一个新的工具，用距离工具工具菜单下。角度工具测量两条线之间的夹角。当您启动该工具，使用下一个两次点击确定哪些要测量它们之间的角度两条相交线。测量角度显示在状态栏，并在游标的信息提示。

新的线性尺寸选项：

填写选项：使用这个新选项添加填充颜色标注文字的后面。

为英制尺寸短跑选项：一个新的短跑选择是在文档选项>尺寸可用。启用后，所见即所得显示所有线性尺寸，像这样的新格式的文件，19'- 3 11/16“，而不是19×3”11/16。

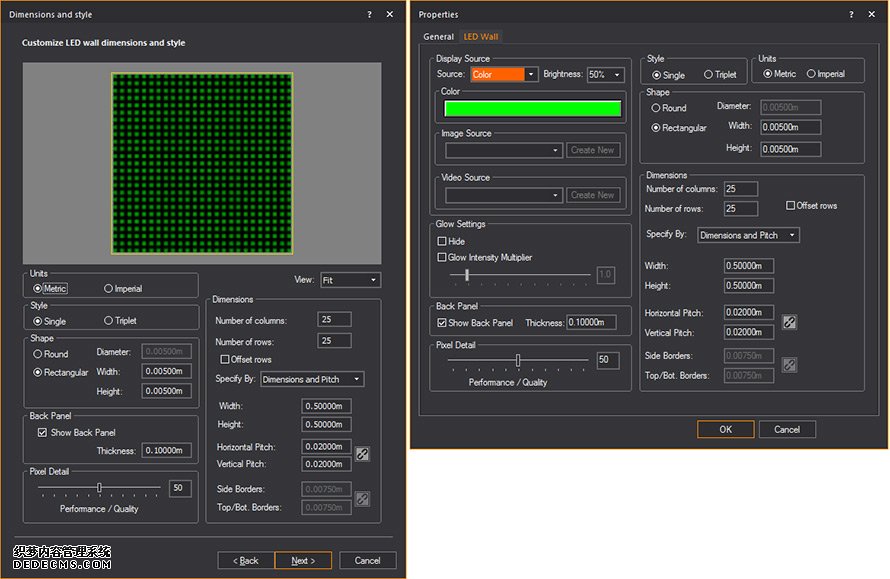

（6）增强LED向导和LED墙属性

该LED向导已经更新，在你的文件建立LED长城显示器时提供更好的精度，质量和工作流程。

增强LED向导和LED墙属性

5显著位数：

小数点后5显著数字被用于在LED向导和LED墙属性，这意味着现在有可能以指定的8.75毫米（0.00875米）的间距来定义的LED墙。

单位选项：

该单位选项已被引入，默认设置为公制，由于LED显示屏以毫米通常被指定。

像素详细介绍：

这个细节滑块已被引入到控制LED墙质量与性能设置。

LED洗墙属性：

LED屏幕墙的属性已经更新，包括所有的LED洗墙尺寸和在LED向导的步骤2可用的样式设置。此更新允许选择多个LED墙对象及其属性的编辑全部一次，*如果所有选定的LED墙被指定同样的方式，例如尺寸和间距，并有相同的尺寸*。

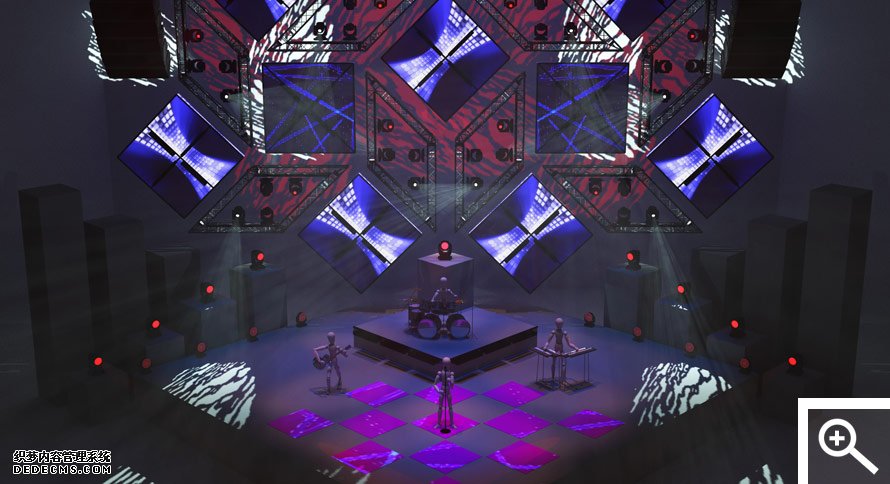

（7）提高渲染分辨率

最大渲染分辨率已经从2048×2048的像素提高到4096×4096像素。见阅读的例子更多。
增加渲染分辨率

（8）沿着钢管和直桁架移动和微移灯具

有时吊夹具之后必须将它们转移到沿所述悬挂结构的固定距离。现在可以沿管和直桁架（未弯曲桁架）移动或轻推的一个或多个固定装置。

沿着钢管和直桁架移动和微移灯具

移动：

当你只能选择灯具，此举命令将允许夹具沿着管螺纹/直桁架移动。

如果灯具都在同一挂的结构，线路标志会出现在哪里显示灯具将被定位在移动之后。

如果灯具在不同的悬挂结构中选择，移动操作就可以完成，但不会有任何显示线条标记。

（注：此举将完成仅当夹具可以在整个指定的距离滑动，并且仍定位在悬挂结构）。

由一个精确的距离移动夹具，使用@操作并沿着挂结构的正或负的方向，例如@ 5或@ -5

赞扬：

当你只能选择夹具，夹具可沿管螺纹/直桁架碰一碰，因为是可能的对象。注意，微移距离在文档选项>杭结构设置中定义的捕捉间隔值。

如果在一个被选择的灯具或更多悬挂结构，沿选定灯具轻推可以使用ALT +左/右/上/下箭头键来执行

同样，它也可以通过捕捉间隔距离的一半轻移夹具，通过使用SHIFT + ALT +左/右/ DOWN / UP箭头键。

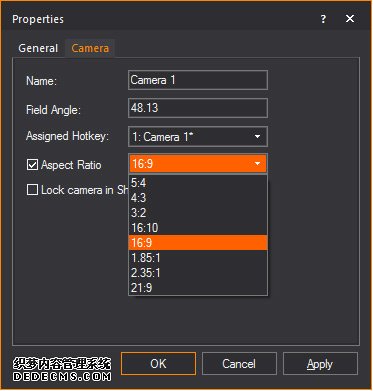

（9）固定宽高比为相机/摄像机路径

摄像机和照相机路径对象现在提供一个固定纵横比选择。当纵横比被设置，信杆或支柱棒将用于保持所希望的纵横比。
固定宽高比为相机/摄像机路径

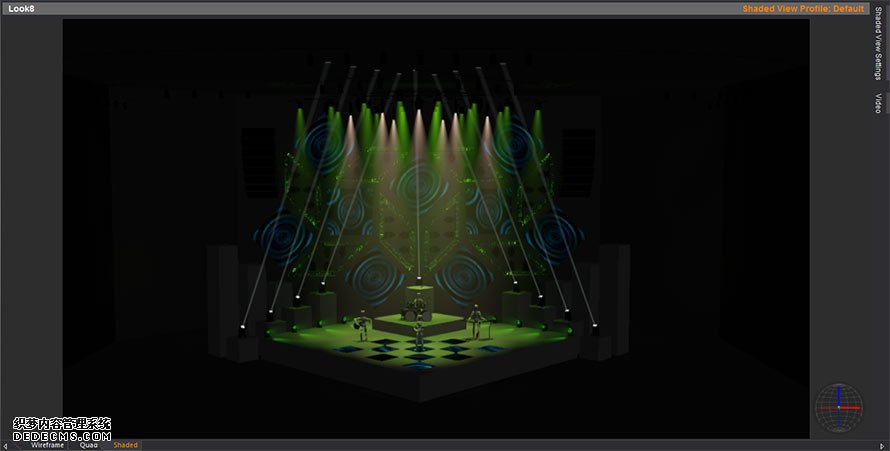

阴影视图的屏幕截图显示相机采用16：9的纵横比。

当导出着色视图，指定的纵横比保持导出的形象。

注：世界摄像机将始终没有任何宽高比显示;本质上，它的纵横比总是被设置为“无”。

（10）摄像头管理

新的摄像头管理提供了一个中央位置，摄像头属性可以在文件中抽取所有相机和照相路径来指定。

摄像头管理

新相机默认设置：

用于第二层，视场角和高宽比任何新的相机设置的默认值添加到绘图。

覆盖所有相机的长宽比：

使用此选项与指定覆盖的宽高比下拉列表设置为显示所有摄像机。当超驰被关闭时，每个摄像机对象的个别长宽比将恢复到原来的值。

摄像机和照相机路径表：

使用的表，从摄像头管理对话框中轻松设置相机的属性
（11）新的报告和更新

新报告和更新加入到（PRES）演示模式。这包括很多你所要求的新报告，更新现有的一些报告，以及更多来。

新的报告和更新

自定义颜色和图案列表报告：

这份新报告列出所有凝胶，图案，并包含在一个自定义的颜色/图案盘棱镜的表。

库项目报告：

这份新报告列出插入到你的文件中的所有库项目（只能从图书馆标签）。

定格在报告中的一些报告的问题：

分组的报表记得切换到本报告时选定的选项卡 - 此前，一边看着分组报告，一旦切换客场另一个选项卡或报告，并返回到分组报告，就不会记得你是哪个选项卡。这是现在固定

刷新需要更新场景变更后的报告 - 以前，当现场被更改，报告将不会自动更新，并且需要手动刷新。这不再需要为报告中的场景变化后，自动刷新。

不正确平移/俯仰/旋转值在报告中列出 - 此前，显示这些灯具性能，只有0/1/1显示的值列。这已得到纠正，并显示在所见即所得的电子表格视图将不显示角度值。

报告的批量打印是现在比较敏感 - 此前，批量打印可能造成的所见即所得的要慢/响应在设置批量打印操作。
(12)一般改进和bug修复

在所有所见即所得的模式一般改进和修正

一般改进和bug修复

有关灯具选择工具栏通道选择支持 - 灯具选择工具栏现在支持夹具按通道值，使用“CH”来识别通道，例如，CH1-10

选择使用的灯具选择工具栏的信道数的灯具为例。

支持文本标签的智能变量 - 如果你希望包括包含在生产队的信息表中列出，你现在可以在文本标签使用智能变量％变量名称％文本信息的标签，如果这个信息被存储在PTI表，它会自动显示。例如，使用％总监％和存储在表主任的名字将出现在文本标签。

在外观设计上和生活模式的线框视图现在将尊重文档选项中指定的绘制顺序>绘制默认值，如CAD线框的意见做。

在着色视图的全屏视图，启用时，动画烟雾现在更新/再动画。

在快速工具，修补夹具时，自定义增量现在提供两种选择：附加和道达尔（占总增量到下一个灯具的地址）（在打补丁的每一个灯具末尾添加）。

要更快地线框视图切换，热键1-6可用于CAD和数据模式线框视图类型之间进行切换。

激活平面视图

激活左视图

激活右视图

激活前视图

激活后视图

激活等轴测图
(13)R37图书馆添置

70 +夹具增加以及更多更新/纠正检查出的完整列表

R37 Library Additions

Manufacturer	Model	Type


Robe	ColorWash 750 Tungsten AT	Automated
Robe	BMFL Wash	Automated
Robe	BMFL Wash XF	Automated
Robe	BMFL WashBeam	Automated
Robe	Robin DL4X Spot	Automated
Robe	Robin DL4F Wash	Automated
Robe	Robin DL4S Profile	Automated
Robe	Robin DL7S Spot	Automated
Robe	Robin DL7F Wash	Automated
Robe	Robin Strobe	LED
Robe	Robin ColorStrobe	LED
Robe	Robin CycBar 15	LED
Robe	Robin Viva	Automated
Robe	PicklePATT	Conventional
Robe	Bulb Strip w/ 1 bulb RGB	Conventional
Robe	Bulb Strip w/ 2 bulb RGB	Conventional
Robe	Bulb Strip w/ 3 bulb RGB	Conventional
Robe	Bulb Strip w/ 4 bulb RGB	Conventional
Robe	Bulb Strip w/ 5 bulb RGB	Conventional
Robe	Bulb Strip w/ 6 bulb RGB	Conventional
Robe	Bulb Strip w/ 7 bulb RGB	Conventional
Robe	Bulb Strip w/ 8 bulb RGB	Conventional
Robe	Bulb Strip w/ 9 bulb RGB	Conventional
Robe	Bulb Strip w/ 10 bulb RGB	Conventional

Star Division	ST-B4025	LED

Stairville	Outdoor StagePar 12x3w Tri	LED

Expolite	TourWash Compact 76 CM+W Zoom	Automated
Expolite	TourLED Power 56 RGBW Zoom	LED

Clay Paky	Hepikos	Automated
Clay Paky	Scenius	Automated
Clay Paky	Scenius Profile	Automated
Clay Paky	Shar-Bar	Automated

Elation	Arena Par Zoom	LED
Elation	Level Q7 1.0	LED
Elation	Level Q7 2.0	LED
Elation	SixPar 200 RGBWAUV	LED
Elation	SixBar 500	LED
Elation	Proton 3K	LED
Elation	Proton 3K Color	LED
Elation	Colour Chorus 12	LED
Elation	Cuepix Blinder WW4	LED
Elation	ACL Bar	LED
Elation	ACL 360 Bar	Automated
Elation	ACL 360i	Automated
Elation	ACL 360 Matrix	Automated
Elation	Rayzor Q12 Zoom	Automated
Elation	Rayzor Beam 2R	Automated
Elation	Colour 5 Profile 19deg	LED
Elation	Colour 5 Profile 26deg	LED
Elation	Colour 5 Profile 36deg	LED
Elation	Colour 5 Profile 50deg	LED

Martin	Atomic 3000 LED	LED
Martin	Sceptron 10 1000 Pixel	LED
Martin	Sceptron 10 1000 Flat	LED
Martin	Sceptron 10 1000 Tube	LED
Martin	Sceptron 10 1000 Round	LED
Martin	Sceptron 10 1000 Square	LED
Martin	Sceptron 10 300 Pixel	LED
Martin	Sceptron 10 300 Flat	LED
Martin	Sceptron 10 300 Tube	LED
Martin	Sceptron 10 300 Round	LED
Martin	Sceptron 10 300 Square	LED

Rush By Martin	Rush MH4	Automated
Rush By Martin	Rush MH5	Automated
Rush By Martin	Rush MH6 Wash	Automated
Rush By Martin	Rush Strobe CWL	LED

DTS	Nick NRG 1401	Automated
DTS	Dive FC1	LED
DTS	Dive FC3	LED
DTS	Dive FC6	LED
DTS	Donut FC 18	LED
DTS	Helios FC 12	LED

Studio Due	M-Terra L1 FC
Studio Due	SlimBar RGB 500	LED
Studio Due	SlimBar RGB 1000	LED

Generic	LED Par 16	LED

Updated/Corrected Fixtures and Accessories

Ayrton Magic Blade	ColorWash 750 Tungsten AT Automated
Ayrton CosmoPix R, Margic Ring R9	BMFL Wash Automated
Martin Mac 250 Wash	BMFL Wash XFAutomated
SGM G-Progile	BMFL WashBeamAutomated
Clay Paky Sharpy Wash 330	Robin DL4X Spot Automated
GTD LM1506	Robin DL4F WashAutomated
Starway DataKolor	Robin DL4S Profile Automated
Terbly	Robin DL7S SpotAutomated
ETC Source 4 Junior series	Robin DL7F WashAutomated
PRG Best Boy series	Robin Strobe LED
Robe BMFL Series	Robin ColorStrobe LED
Robe Robin CycFX	Robin CycBar 15 LED
Robe Robin 600 SW, CW and WW	Robin VivaAutomated
Robe Robin MMX Blade	PicklePATTConventional
Robe Robin Pointe	Bulb Strip w/ 1 bulb RGB Conventional

Gel Extenders	Bulb Strip w/ 2 bulb RGB Conventional
