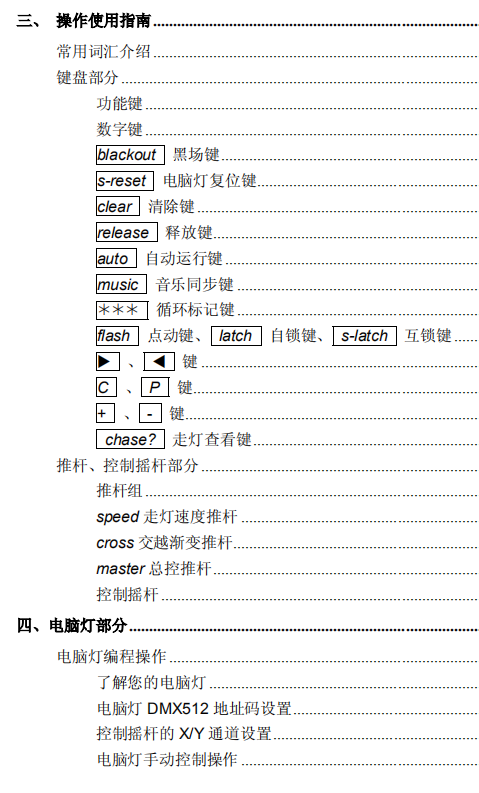

文档部分目录：
下面摘取了文档部分内容：
连接电脑灯和数码调光设备
Aurora 246 电脑灯光控制台可以同时控制电脑灯和调光设备。控制台输出的 DMX512 数码信号可以连接电脑灯、数码式调光器（硅箱）、数码式开关型硅箱（数码式点控硅箱）以及 DMX512 多路解码器等设备。
控制台后板有两个 DMX512 输出信号插座，均为三芯 XLR 结构。这两个插座的 1 脚为信号地线，2 脚为信号负端，3 脚为信号正端。
DMX512 连接电缆采用屏蔽式双绞电缆。电缆的两端需自行焊接 XLR 插头，屏蔽网接 XLR 插头的第 1 脚，双绞线（由不同颜色区分）则分别连接 XLR 插头的 2、3 脚，切勿反接。
连接音频信号源
音频信号可取自调音台及其他音频播放设备的线路电平输出或由机内话筒拾取环境声音。控制台自动提取音乐中的低频节奏成份作为走灯程序的音乐触发同步信号。控制台后板有 1 个 1/4” (6.35mm)不平衡式单声道音频信号输入插座，音频信号输入电平自适应范围：-10dB ~ +10db。当插入 1/4”音频插头后，音源为线路电平输入，拔出插头后音源为机内话筒拾音。

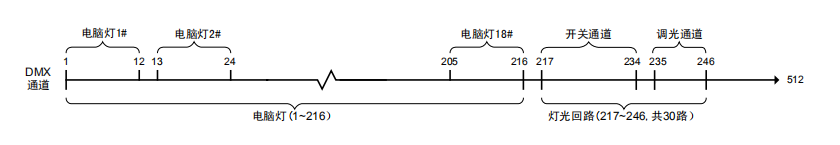

DMX512 地址分配
Aurora 246 控制台使用 DMX512 的第 1~246 通道向电脑灯和调光设备输送数码控制信号。其中：z 电脑灯部分使用 1~216 通道，每台电脑灯固定分配 12 个控制通道。z 调光设备使用 217~246 通道，其中开关控制使用 217~234 通道，调光控制使用 235~246 通道。这 30 个调光通道的亮度值均受总控推杆控制。
功能键
-
Aurora 246 电脑灯光控制台有两个操作区：SCAN（电脑灯）、LIGHT（灯光），共 9 个功能键。
-
SCAN（电脑灯）操作区有 5 个功能键：
-
manual 电脑灯手动控制键。
-
sce.a 电脑灯场景 A 键，管辖 1~18 号电脑灯场景。
-
sce.b 电脑灯场景 B 键，管辖 19~36 号电脑灯场景。
-
chase.a 电脑灯走灯程序 A 键，管辖 1~18 号电脑灯走灯程序。
-
chase.b 电脑灯走灯程序 B 键，管辖 19~36 号电脑灯走灯程序。
LIGHT（灯光）区有 4 个功能键：
-
sce.a 灯光场景 A 键，管辖 1~18 号灯光场景。
-
sce.b 灯光场景 B 键，管辖 19~36 号灯光场景。
-
sce.c 灯光场景 C 键，管辖由音乐节奏触发而闪动的 37~54 号灯光场景。
-
chase 灯光走灯程序键，管辖 1~18 号灯光走灯程序。
