GOBE——Aurora 246 MKII调光台说明书

admin 发表于(2019-10-15) 本文标签：浏览量：次

Aurora 246 MKII 电脑灯光控制台是其上一代产品 Aurora 246 的增强型，使用功能更丰富。除了继续秉承上一代产品的控制 18 台 12 通道电脑灯和 30 路常规灯光的控制特点外，增强了一下功能：

实现电脑灯与常规灯光同时作多场景、多走灯程序叠加输出，实现非常复杂的多种实时控制。

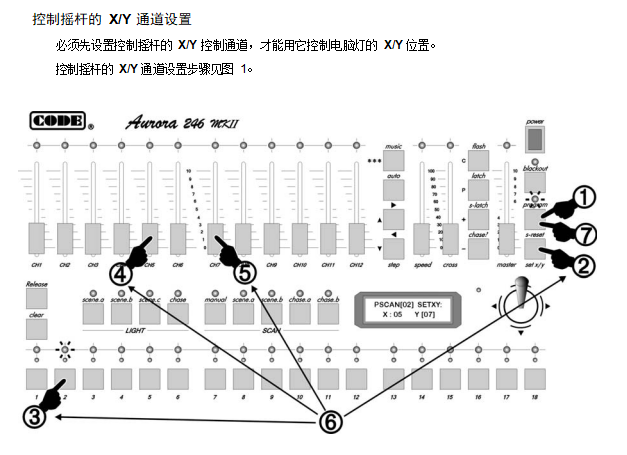

各种不同类型的电脑灯均可统一使用控制摇杆进行 X/Y 控制，现场手动操作控制非常方便。

该控制台采用双 DMX 输出接口设计（两个独立的光隔离 DMX 输出驱动模块），保护控制台安全运行、演出过程免维护。

为了大家熟练的使用，本期给大家整理了GOBE——Aurora246MKII调光台说明书，并做成了22页的文档，供大家参考下载。

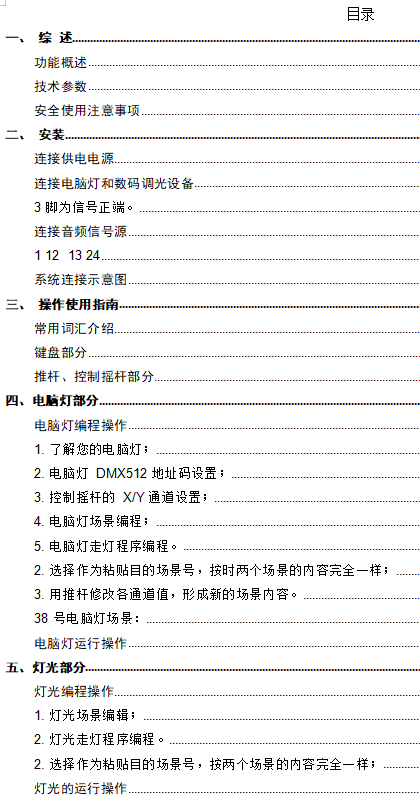

文档目录：

下面个大家摘取了文档部内容：

连接电脑灯和数码调光设备

Aurora 246 MKII 电脑灯光控制台可以同时控制电脑灯和调光设备。控制台输出的 DMX512 数码信号可以连接电脑灯、数码式调光器（硅箱）、数码式开关型硅箱（数码式点控硅箱）以及 DMX512 多路解码器等设备。
控制台后板有两个 DMX512 输出信号插座，均为三芯 XLR 结构。这两个插座的 1 脚为信号地线，2 脚为信号负端，
3 脚为信号正端。
DMX512 连接电缆采用屏蔽式双绞电缆。电缆的两端需自行焊接 XLR 插头，屏蔽网接 XLR 插头的第 1 脚，双绞线（由不同颜色区分）则分别连接 XLR 插头的 2、3 脚，切勿反接。
