声艺调音台FX16II使用说明书

admin 发表于(2019-07-23) 本文标签: 浏览量:

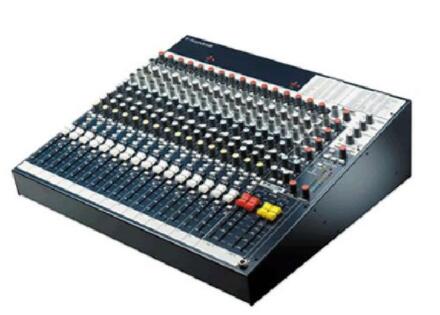

       SOUNDCRAFT 声艺 FX16II 带效果多用途调音台 :玩场演出和录音两用,受大众欢迎的 Soundcraft FX16 新型调音台具有整好音质、高质量的专业结构、灵活的 4 母线架构和在一个安装内包含 16 路话筒输入和 16 路话筒宜接输出。甚至内部还安装一台新型的 24bit莱斯康效果器和 1 台万用电源。综合特性包括 16 路话筒/线路输入和总数为 26 个输入端口(包括立体声返送输入和磁带返送输入)送到混音母线。

       本期给大家整理了声艺调音台FX16II使用说明书,并做成了17页的文档,供大家参考下载。

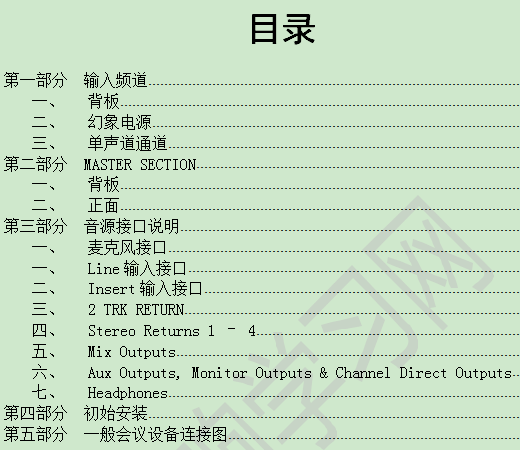

文档目录:



下面摘取了文档部分内容:

一、 背板


1、DIR 1(DIRECT OUTPUT直接输出):可接磁带录音机或者效果处理器。
2、 MIC(MIC Input麦克风输入):可接麦克风、话筒等一切稳定或不稳定的音源设备
3、 LINE(LINE Input线性输入):一般用来接音源稳定的设备,如CD机、磁带机等;但也可用来接音源不稳定的设备,如话筒,必须保证音源线足够短。
4、 INS(INSERT POINT断点插入插口,也称又出又进插口),这个插座一般用于将一个信号处理设备直接插入到调音台的某个输入或者输出通道,对该通道的音频信号进行更精细的处理。

二、 幻象电源


5、48V(PHANTOM POWER幻象电源):按下该电源可给使用三头接口的话筒进行供电,其中ch1-8给1到8通道供电,9-16给第9到16通道供电。

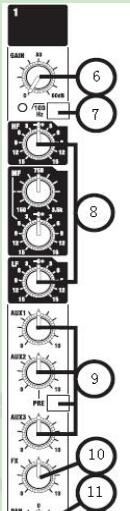

三、 单声道通道

6. GAIN(增益,放大量)使用该旋钮可以调节此通道送往MIX(混合器)的声音大小,注意太高了有尖叫,太低了听不清。
7. 100Hz(100Hz HI-Pass Filter):按下此按钮可以减轻话筒的轰隆声或尖叫声。
8. HF=High Frequency 高频段:按下此按钮可以减轻嘶嘶声或者过度的丝丝声
MF=Mid Frequency 中频段:中频段包含了几乎所有的口头发音的频带,在使用时请非常仔细的听,举个例子可以用来放大或减小话筒的声音。
LF=Low Frequency 低频段:此旋钮用来减低嗡嗡、隆隆声或者提高模糊的声音。
注意:平时一般不用上述旋钮,请把旋钮旋在中间。
9. AUX1、2、3(Aux Sends):辅助送出,一般用于输出信号供信号处理设备进行处理,或输出舞台监听信号;每个通道都有一个独立的辅助输出(接口在背板),此输出独立于MIX。
AUX1通常用于PRE-FADE(推子前),POST EQ(均衡器后)
AUX2、3通常用于POST-FADE(推子后),POST EQ(均衡器后)
当按下PRE按钮后AUX2也可以用于PRE-FADE(推子前),POST EQ(均衡器后)


       由于资料太多,这了就不一一给大家介绍了,更多详细资料获取的方法,扫描添加下方微信公众号。在微信公众号中,输入关键词 “FX16II使用说明书(亲,最好粘贴复制一下关键词,避免输入错误哦!) 即可获得资料。
