专业功放测试：THD+N测量&串音测量&两通道比率测量
功放失真测量方法
1. 总谐波失真(THD)
THD(不要与THD+N，总谐波失真加噪声相混淆)通常是由一系列单独谐波幅度测量结果计算出来的，而不是一次测量得到的。THD是单独谐波幅度的平方求和开方之后得到的。THD技术指标一般要说明包含在计算中的最高次谐波的次数；比如，“THD含盖到5次谐波”。THD并不是经常进行的测量，因为它要求用一个相当不常用的分析仪来测量低于正常工作电平很多的某次谐波，并且要自动或手动计算出结果。应注意的是，许多早期的THD+N结构的分析仪在其面板上标注的是THD，并且许多人在使用的实际是THD+N技术时，认为是THD测量.
2. 总谐波失真＋噪声(THD+N)
目前最常用的失真测量方法就是THD+N技术了。其中的主要功能块就是可调谐的陷波器。在工作时，该滤波器手动或自动调谐到正弦波的基波频率上，以便基波被很大衰减。所设计的滤波器实际在2次和高次谐波处没有插入损耗，所以谐波基本上无衰减地通过。宽带噪声，与AC电源有关的哼声和任何其他处在陷波器频率上下的干扰信号也可以无衰减地通过；这也就是“+N”(加噪声)部分的由来。THD+N技术是极为吸引人的，因为DUT输出中除了纯测量信号的任何成分都会使测量下降。低的THD+N测量结果不仅说明谐波失真低，而且也说明哼声，干扰信号，以及宽带白噪声也是比测量值低(或等于测量值)。所以THD+N比任何其他的失真测量技术更能说明问题，它只用一个数据就能说明DUT是否存在大的问题
3. 功放THD+N的测量步骤:
1) 信号源输出一个标准1k 正弦波信号到功放。
2) 音频分析仪选择THD+N功能,陷波器手动或自动调谐到正弦波的基波频率.
3) 现在仪表指示的就是THD+N 值
功放分离度(串音)测量方法
串音一般是利用分析仪调谐到发生器频率的带通滤波器进行选择性测量，以便能测量等于或低于宽带噪声电平的串音。这不仅是出于理论上的考虑原因；当信号的幅度处于宽带噪声电平之下10dB~20dB，人耳能够区分出象正弦波这样的相干信号。
A通道到B通道的串音与B通道到A通道的串音并不是完全一致的。两个方向上串音具有不同值通常是电路的布局和复杂的寄生电容引起的。
功放分离度(串音)测量步骤：
1. 信号源A通道输出一个标准正弦波信号，并正确接好输入端；
2. 设置分析仪为分离度测试功能；
3. B通道仪表的数据即为A—>B的串音。同理可测B-->A的串音。
功放两通道比率(平衡度)测量方法步骤：
1. AP音频分析器输出一个标准正弦波信号到功放中，并正确接好输入端；
2. 操作测量仪器，设置仪器为通道比率测试功能；
3. 读取测试结果。
专业功放测试：频率响应测量&互调失真(IMD)测量
功放频率响应测量方法
一般测试频率响应时，是以1kHz时为参考电平(即为0dB),因此必须先设0dBr, 再进行曲线的扫描。
功放频率响应(Frequence response)的测试步骤：
1. 信号源输出1K Hz标准正弦信号到功放中，并正确接好输入端；
2. 设置分析仪为幅度测试功能，按要求选好滤波器，并将单位设置为dBr；
3. 按键盘上的“F4”键，将当前电平设为参考电平；

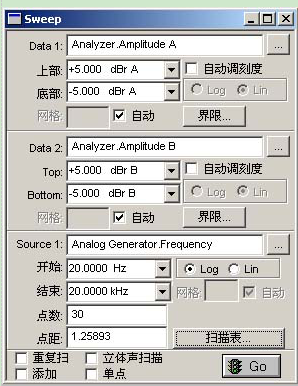

4. 设置扫描面板,设置扫描源为信号发生器频率.设置好开始与结束频率及扫描点数。单击扫描面板中的GO准备进行扫描；
5.保存测量数据与曲线图。
