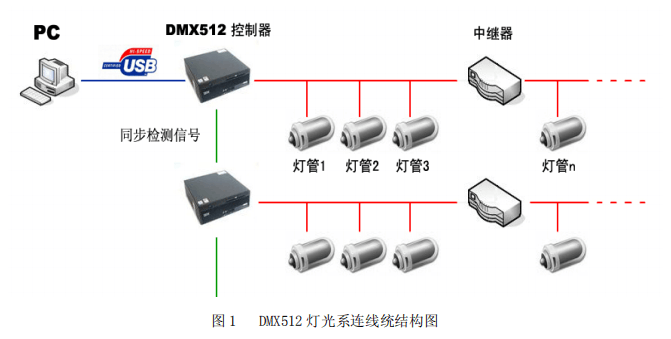

Dmx512是一款很简单实用的控制器，这款控制器适用国际标准的通用信号作为传输协议，简单高效。DMX512 LED 灯饰控制系统由演示效果设计软件（在 PC 机上使用）、主控器和 LED 灯具陈列组成，系统构架如图 1 所示。每个 DMX512 控制器最多驱动 512 路对象，对于多于 512 路控制对象的系统，可以采用多个控制器并联工作，控制器之间通过同步信息进行同步工作。
DMX512 控制器的主要功能：
1) 在与 PC 机连接的情况下，可以接收 PC 软件下达的指令，并完成相应的工作（主要为演示数据下载）；
2) 最多挂接 512 个控制对象（并非灯具，一个灯具内可能具有多个控制对象，如一组 RGB 视为三个控制对象）；
3) 用户通过控制器上的有限键进行节目选择，演示速度设置等；
4) 根据用户的设置，进行效果演示，既将效果数据发送给灯具陈列，实现演示效果；
5) 多个控制器可以并联工作，他们之间通过同步信号进行同步。
本期给大家整理了DMX512控台详细介绍与DMX512 LED 灯饰控制系统文档资料，并做成了27页的文档供大家参考学习。
下面给大家摘取了文档部分内容：

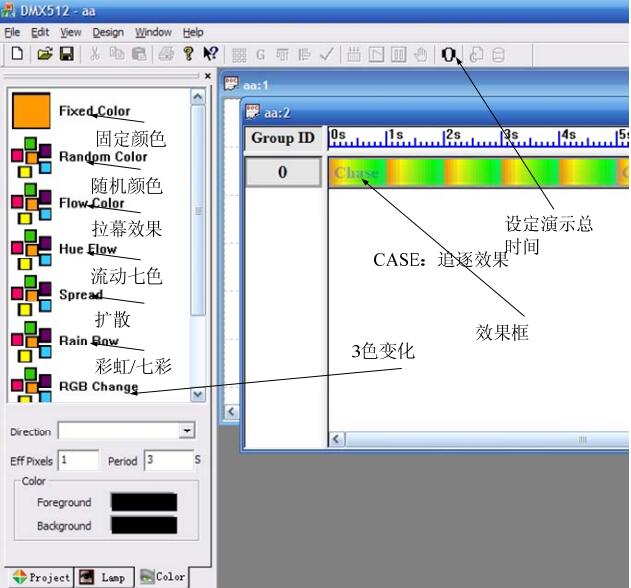

效果设计：
注释：演示的总时间：指具有颜色变化效果中的颜色做一次完整变化所需要的时间。
一个灯具组的效果设计步骤如下：
1. 单击选择所要的效果。
2. 拖到效果框

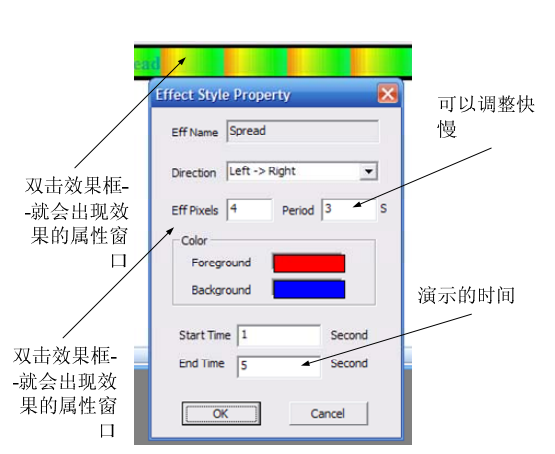

3. 配置效果参数，对不同的效果，需要配置的参数情况如下图所示。
一个组的演示效果可以由多个基本效果组成，对于选定的组，只要重复上面 1~3 步即可。
注释：演示时间：等于结束时间-开始时间，因此结束时间一定要比开始时间大。
功能说明：
1、SCANNERS：电脑灯开启通道（1—12） 。
2、SCENS：功能参数推杆， （PAGE SELECT）A---B 翻页。调控参数 16 个。
3、BANK：上下数字键，101----130 改变。
4、PROGRAM：编程进入键。
5、MIDI/ADD：编辑储存键。
6、AUTO/DEL：程序运动和程序删除键。
7、CHASE1----CHASE6：场编辑键。
8、BLACK OUT：关闭程序键。
9、FADE TIME--SPEED：程序运行时间和每步运行时停留速度。
