舞台灯光的各种符号国标

admin 发表于(2019-06-19) 本文标签：浏览量：次

舞台灯光的各种符号国标

作为灯光师，有时候可能需要绘制灯位图，不熟悉各种符号表示，本期给大家分享舞台灯光的各种符号国标，主要介绍如何绘制号灯位图及方法，并做成了21页的文档，供大家参考。
本标准的图符部分参照采用了国际照明委员会(CIE)推荐使用的舞台灯光灯具符号。
本标准参考了北京照明学会出版的建议性技术文件《舞台灯光常用术语及图符代号}；上海戏剧学院设计，浙江舞台电子技术研究所生产的《舞台照明灯具绘图模板》及英、美、日等国的有关符号。

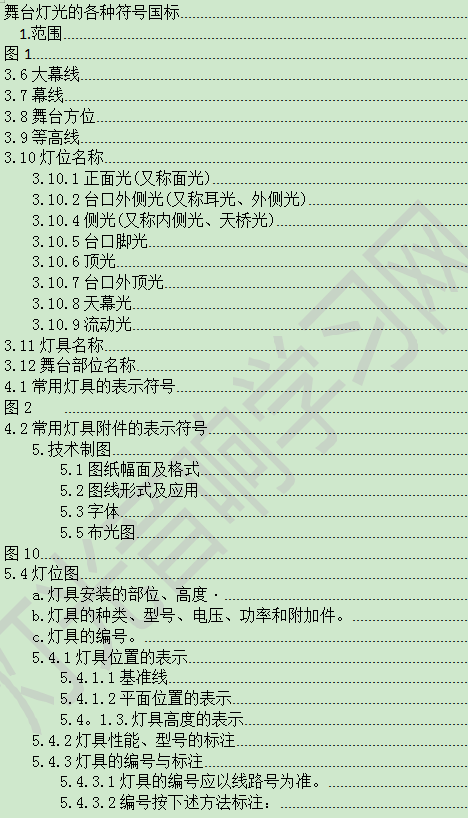

目录：

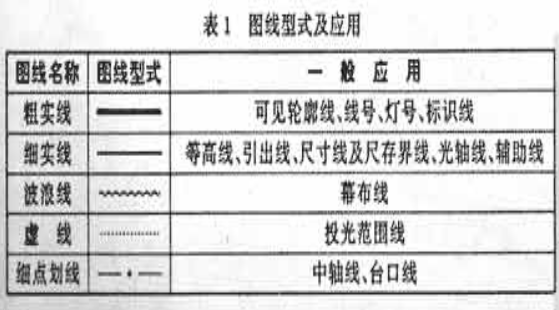

下面摘取了文档部分内容：

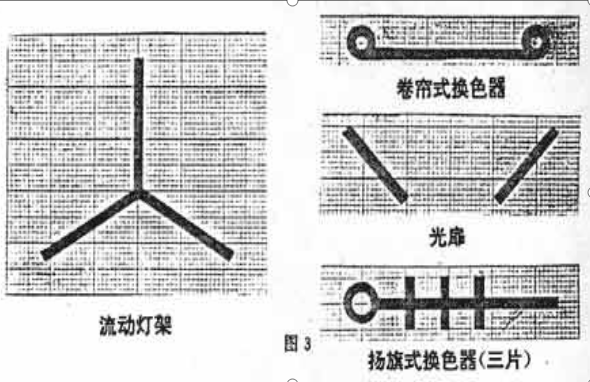

常用灯具附件的表示符号（如下图）

5.4。1.3.灯具高度的表示

由于在平面图上表示立体的灯位时会出现上下灯位在图面位置上重叠的现象，故特规定以下表示规则.
a.舞台左右两侧的灯位以中轴线为基准，靠近中轴线的为下部，远离中轴线的为上部。
舞台口内外的灯位以台口线为基准，靠近台口线的为下部，远离台口线的为上部。
b.舞台的常用立体灯位(如台口外侧光，台口内侧光)其高度一般是固定的，示图中可以不标注，易于与平面灯位混淆的灯位必须标注高度。

5.4.3.1灯具的编号应以线路号为准

线路号的确定可采用以下两种方式：

a。全部受调光器控制的线路按顺序编号，不受调光器控制的直放线路另行编号，但前面需标明“直”字，如“直-5”，即第5号直放线。
b.按灯位编号，在编号前标明灯位的简称，如正面光第五号线可编为“面-5”。
当同一线路中有多盏灯具时，应先标出线号，再标出同线的灯号，如第5号线有三盏灯时，应标为：“5-1、5-2、5-3”。

由于资料太多，这了就不一一给大家介绍了，更多详细资料获取的方法，扫描添加下方微信公众号。在微信公众号中，输入关键词 “舞台灯光符号国标”（亲，最好粘贴复制一下关键词，避免输入错误哦！）即可获得资料。

（放在你的朋友圈子里，朋友们会感激您）
