雅马哈 GA32/12、GA24/12调音台说明书
admin 发表于(2019-07-19) 本文标签：
浏览量：次
GA32/12调音台提供28路单声道｛GA24/12调音台提供20路单声道｝、2组立体声输入模块。输出通道包含立体声ST1 OUT、ST2 OUT输出；10个混音MIX OUT 1–10输出和2个矩阵MATRIX OUT1－2输出。
• 每个单声道输入通道提供26 dB定值衰减pad开关、高通滤波器HPF、倒相开关、4段均衡EQ(其中，高－中HI－MID和低－中LO－MID频段的中心频率可变)、100 mm长音量控制器(推拉电位器)。还有供每4个输入通道为1组的+48 V幻象电源通断开关。
• 提供4个立体声辅助返回AUX RETURN1L/1R－4L/4R和立体声磁带输入TAPE IN L/R输入口。
• 主控部分位于调音台中间区域，便于操作。
• 主控部分为混音母线MIX buses1－10提供输出通道，具有均衡EQ和100 mm长音量控制器(推拉电位器)。.
• 每个输入通道和4个立体声辅助返回通道均包含1个PFL监听开关。立体声母线、混音母线1－10和矩阵1－2输出通道有1个AFL监听开关，能使你方便快速地监听输入/输出信号。
• 用GA(GROUP/AUX)编组/辅助功能，能使你各自地设置到混音母线MIX1－4上的信号为可调(Variable)模式或固定(Fix)模式。
在可调(Variable)模式中，从输入通道输出的信号到混音母线MIX VARIABLE 1－4上的电平可调，这个信号路程通常作辅助(AUX)母线。
在固定(Fix)模式中，从输入通道输出的信号到混音母线MIX FIX 1－4上的电平不可调即此时从输入通道输出的信号到混音母线MIX FIX 1－4上的电平固定不变，这个信号路程通常作编组(GROUP)母线。
由此可见，用这种方式配置混音母线MIX1－4为编组或辅助功能，作特殊的用途。
为了大家更熟悉的使用，本期给大家整理了YAMAHA GA32/12、GA24/12调音台说明书，并做成了49页的文档，供大家参考下载。

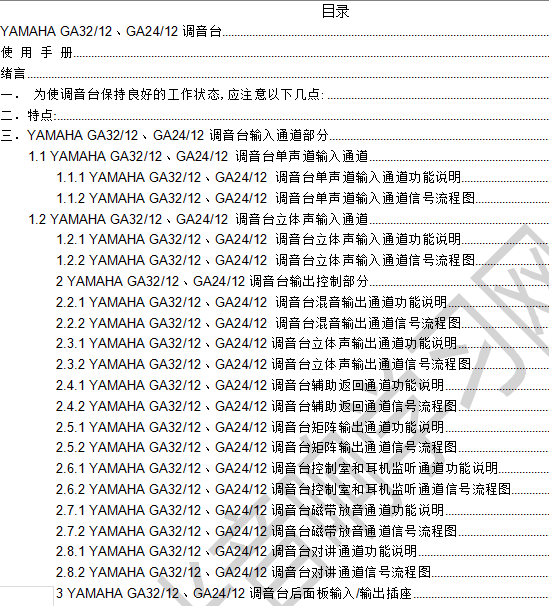

文档目录：
下面摘取了文档部分内容：
YAMAHA GA32/12、GA24/12调音台输入通道部分
1.1 YAMAHA GA32/12、GA24/12 调音台单声道输入通道
1.1.1 YAMAHA GA32/12、GA24/12 调音台单声道输入通道功能说明
1. Pad switch pad定值衰减(－26dB)开关
对输入信号定值衰减26dB，适用于大信号输入，按下开关接通pad。
2. GAIN control 增益控制器
增益控制器调节输入信号灵敏度，当pad开关1未按下断开时，调节范围在－16 dB～－60 dB；当pad开关1按下接通时，调节范围在＋10 dB～－34 dB。
3. Ø (Phase) switch Ø(倒相)开关
Ø(倒相)开关对输入信号的相位倒相1800，按下开关接通Ø倒相。
4. High pass filter switch 高通滤波器开关
低频截止频率80 Hz，斜率12 dB/oct，按下开关接通高通滤波器。
5. PEAK indicator 信号过载显示器
当通过4段均衡器EQ的信号，其削波电平达到3dB，显示器发亮，告知此时信号过载，应适当减小输入信号电平。
6. EQ controls (HIGH/HI-MID/LO-MID/LOW) 4段均衡EQ控制器
4段均衡器EQ频带中心频率：高频(HIGH) 10 kHz；高－中频(HI-MID) 400 Hz–8 kHz；低－中频(LO-MID) 80 Hz–1.6 kHz；低频(LOW) 100 Hz。
